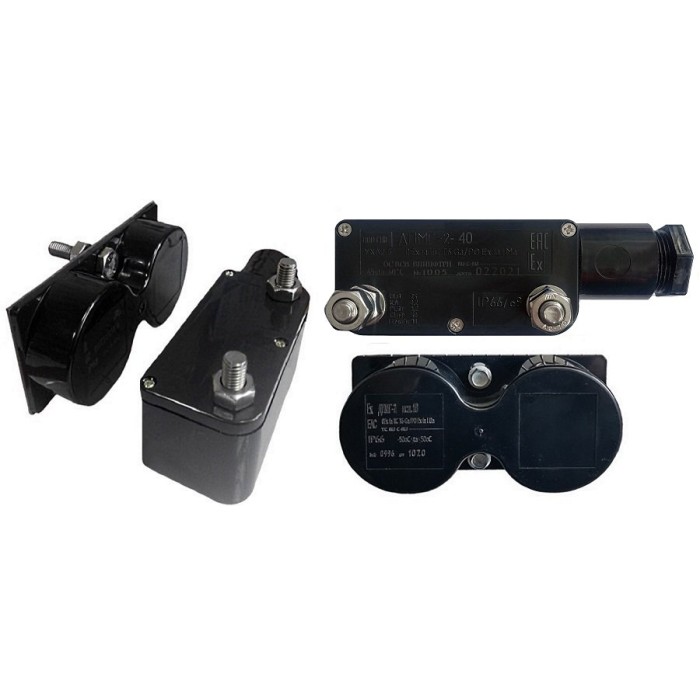

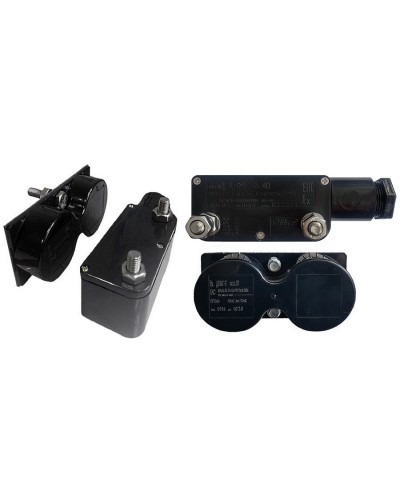

ДПМГ-2-40 (Со встроенными резисторами). Датчик положения магнитогерконовый. Магнито-Контакт в Махачкале

Описание ДПМГ-2-40 (Со встроенными резисторами). Датчик положения магнитогерконовый. Магнито-Контакт

Датчик положения магнитогерконовый для металлических поверхностей; контакты размыкаются при удалении блоков друг от друга; расстояние между блоками: 40 мм (контакты замкнуты), 100 мм (контакты разомкнуты); U-коммут. ≤ 250 В, I-коммут. ≤ 2 А; тампер, IP66/IP68, t-раб.-65...+60°C, габ.размеры блока геркона 160х55х52 мм, блока магнитов 150х70х38 мм. Геркон изготавливается со встроенными резисторами R1 = 1 кОм (вкл. последовательно), R2 = 10 кОм (вкл. параллельно).

Назначение изделия

Датчики положения магнитогерконовые ДПМГ-2 предназначены для контроля положения перемещающихся отдельных конструкций и механизмов из магнитопроводных и не магнитопроводных материалов при выполнении различных технологических процессов.

Особенности

Датчики изготавливаются со встроенными резисторами R1 = 1 кОм*, R2 = 10 кОм* (* по просьбе заказчика номиналы резисторов могут быть любыми). Электрическая схема датчика приведена в документации

Дополнительное оборудование

290893 К-02 (нержавейка), Кронштейн для магнита ИО 102-53/ДПМГ-26Ех/ДПМГ-2

290895 К-03 (нержавейка), Кронштейн для датчика ИО 102-53/ДПМГ-26Ех/ДПМГ-2



290892 К-02, Кронштейн для магнита ИО 102-53/ДПМГ-26Ех/ДПМГ-2, сталь СТ-3

290894 К-03, Кронштейн для датчика ИО 102-53/ДПМГ-26Ех/ДПМГ-2, сталь СТ-3

Тип контактов: Нормально замкнутые; на размыкание	- максимальный коммутируемый ток, А: 2
Расстояние между магнитом и герконом, мм:	Степень защиты: IP66/IP68
- при размыкании контактов, более: 100	Диапазон рабочих температур, °С: -65…+60
- при замыкании контактов, менее: 40	Габаритные размеры, мм:
Максимально допустимые токи и напряжения:	- корпус геркона: 160х55х52
- максимальное коммутируемое напряжение, В: 250	- корпус магнита: 150х70х38
Масса, не более, кг: 3.25
